大型直线振动筛

大型直线振动筛介绍

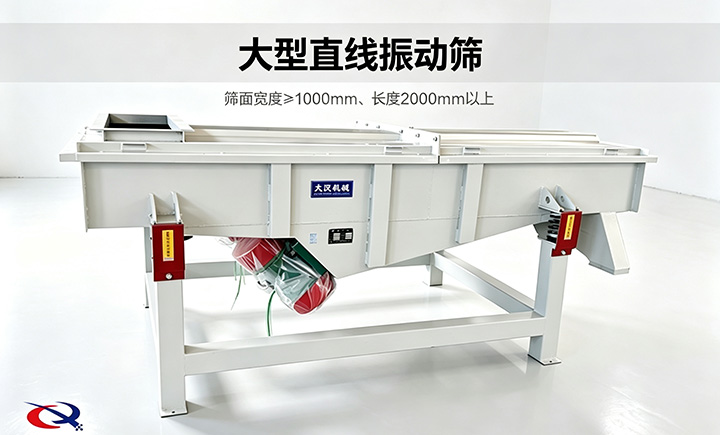

大型直线振动筛（DZSF）为双电机驱动、直线运动轨迹的大产能工业筛分设备，通常指筛面宽度≥1000mm、长度 2000mm 以上的机型，主打大流量连续筛分作业，筛面倾角支持 0‑7° 现场调节，适配不同产量工况。设备可选用碳钢、接触物料不锈钢、全不锈钢等多种配置，满足不同物料的防腐、卫生生产要求。既可单层布置用于物料除杂，也可 1‑6 层多层装配实现分级筛分，单台设备最多可分出 7 种不同粒度规格的物料，一机兼顾除杂、分级多种功能。

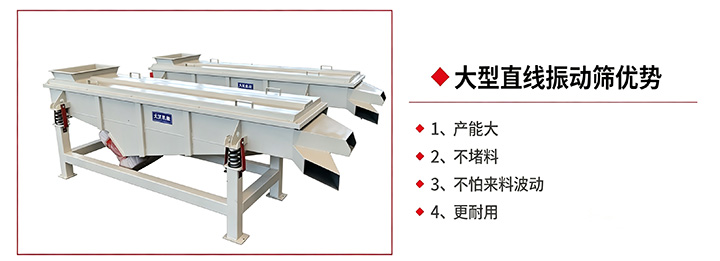

大型直线振动筛优势

产能大：筛面宽度可达1000mm以上，有效筛分面积远超常规机型，单台处理量达中小型筛机数倍，轻松匹配上游设备产能，减少设备台数，节省投资与占地。

不堵料：配备大功率双振动电机，物料被迅速抛起并向前推进，进料端不积压堵塞，筛面自清洁效果良好，细粉透筛通畅，粗料排料干脆，保证连续生产不中断。

不怕来料波动：可筛分400目以下微细粉末，也可处理大颗粒物料。设备结构坚固、激振力充足，即便上游来料粒度发生波动，依然保持稳定筛分效果，降低对前道工序的依赖。

更耐用:大型设备采用加厚钢板与加强筋结构，整机刚性强。高频连续运转下振动系统惯性大、轨迹稳定，不易偏摆或共振。出厂前经动平衡与空载试运行，确保重载工况可靠性，延长核心部件使用时间。

大型直线振动筛结构与工作原理

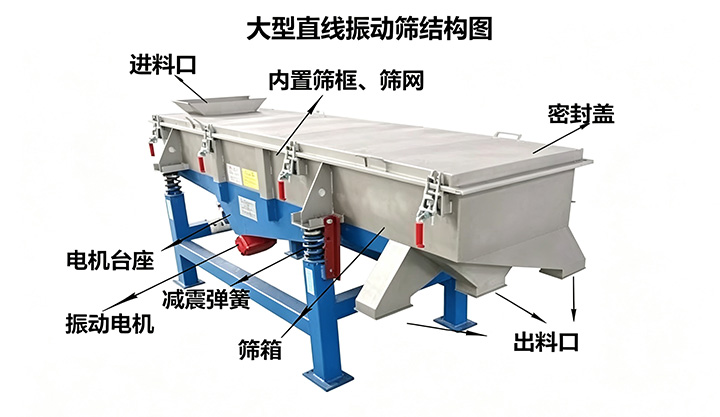

大型直线振动筛结构主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

大型直线振动筛采用双振动电机驱动，当物料从给料机均匀地进入筛分机的进料口时，两台电机通过同步、反向旋转时所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，在激振力和物料自重力的共同作用下，使物料在筛面上被抛起向前作直线运动，物料通过多层筛网产生数种规格的筛上物、筛下物，然后又分别从各自的出口排出，从而达到筛分的目的。

大型直线振动筛技术参数表

下面为大型直线振动筛各机型详细技术参数，包含筛面尺寸、筛网范围、振次、功率、外形尺寸等指标，可供选型参考：

型号	筛面规格(宽×长mm)	筛分粒度(目)	处理量(t/h)	振动频率(r/min)	筛面层数	振动电机功率(kw)	激振力(kN)	外形尺寸(长×宽×高mm)
DZSF1020	1000×2000	2‑200	0.11‑20	960	6‑8	2×0.55	45‑60	2219×1320×960
DZSF1025	1000×2500	2‑200	0.18‑15	960	6‑8	2×0.75	45‑60	2269×1320×960
DZSF1030	1000×3000	2‑200	0.1‑20	960	6‑8	2×1.1	45‑60	3219×1340×1120

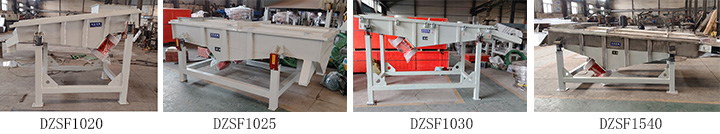

大型直线振动筛型号

1、DZSF1020直线振动筛：该设备宽1000mm，长2000mm，电机功率为2*0.55kw，产量可达20吨/时。

2、DZSF1025直线振动筛：该设备宽1000mm，长2500mm，电机功率为2*0.75kw，产量可达15吨/时。

3、DZSF1030直线振动筛：该设备宽1000mm，长3000mm，电机功率为2*1.1kw，产量可达20吨/时。

4、DZSF1540直线振动筛：筛面尺寸宽1500mm，长4000mm，电机功率为2*1.5kw，产量可达20吨/时

大型直线振动筛适用范围

大型直线振动筛适用于粉状与颗粒状干式物料的筛分，具体物料如下

矿山行业：石英砂、矿石粉、高岭土、石灰、重质碳酸钙、耐火材料。

冶金行业：铝粉、铜粉、合金粉、焊条粉末、二氧化锰、电解铜粉、研磨粉、碳化硅、耐磨粉。

化工行业：树脂颗粒、涂料、化肥、工业药品、化妆品粉末、油漆、中药粉。

食品行业：糖粉、淀粉、食盐、米粉、奶粉、蛋粉、面粉、调味料粉。

大型直线振动筛选型要点

筛网层数:单层用于除杂，多层用于分级。需分几种成品就配几层筛网，最多可配6层、分出7种粒度。

筛网目数:目数越高、筛孔越小、筛下物越细。多层筛网按由粗到细的顺序逐层布置。

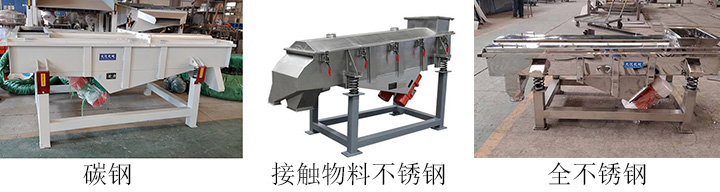

设备材质:设备材质提供三种配置方案：全碳钢、接触物料不锈钢、全不锈钢，分别适用于常规工况、卫生级要求、强腐蚀环境，可按需定制。

碳钢：适用于矿业、建材等无腐蚀要求的常规工况，经济实用。

接触物料不锈钢：与物料接触部分采用304不锈钢，其余为碳钢，兼顾防腐性能与经济成本，适用于食品、医药、化工等卫生或弱腐蚀行业。

全不锈钢：整机采用SUS304（可选316L），满焊抛光，适用于强腐蚀环境及制药、精细化工等高卫生等级要求。

如需一对一选型方案，可联系我司免费获取技术咨询与物料筛分试验服务。
