单层直线振动筛

单层直线振动筛产品简介

单层直线振动筛，简称单层直线筛，其采用一层全封闭结构设计，有一个进料口和两个出料口，是在多层直线振动筛的基础上进行简化的一种直线振动筛。由于单层直线筛只有一层筛网，只能筛分两种粒径的物料，可以对物料进行快速筛分、去杂。

单层直线振动筛突出优势

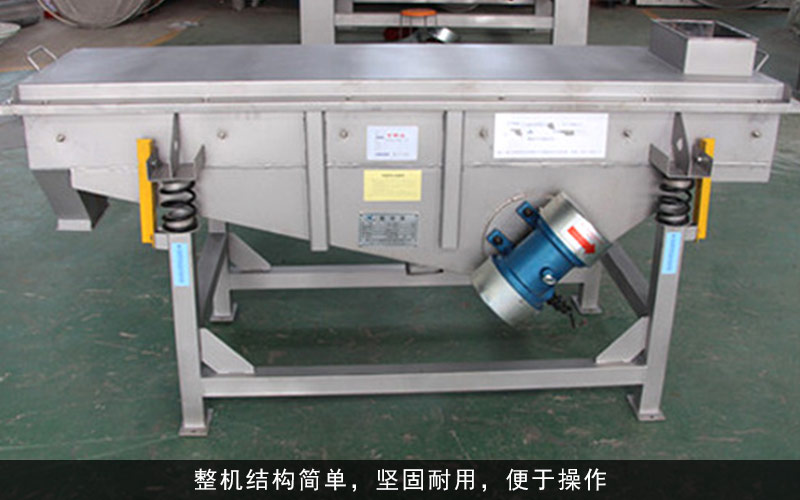

1、整机结构简单，坚固耐用，便于操作；

2、全密闭结构，可以防止粉尘飞扬，减少工作噪音；

3、体积小，低能耗；

4、一层筛网，两个出料口设计，可以快速进行分级，筛分效率高;

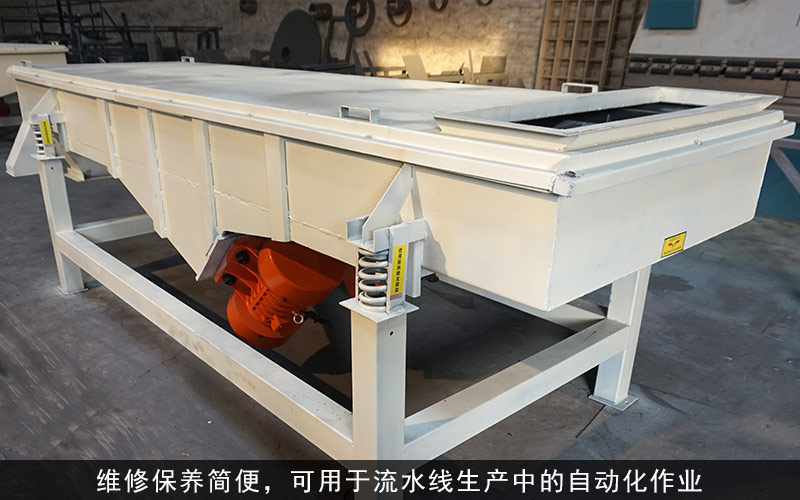

5、维修保养简便，可用于流水线生产中的自动化作业。

单层直线振动筛结构详解

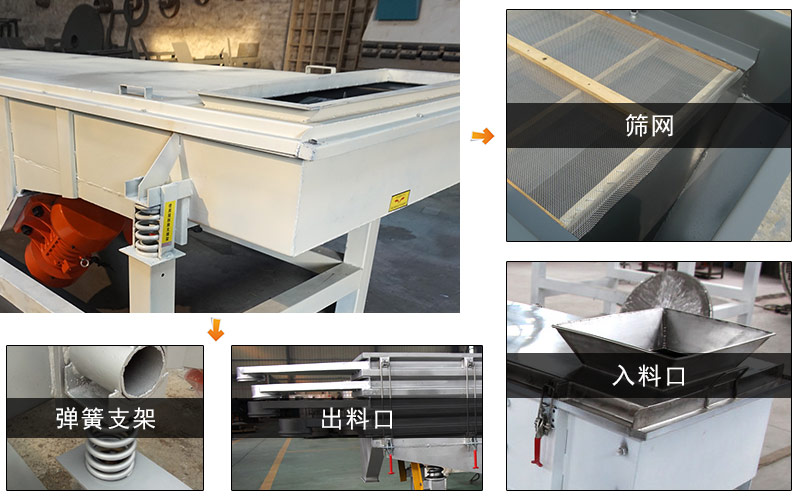

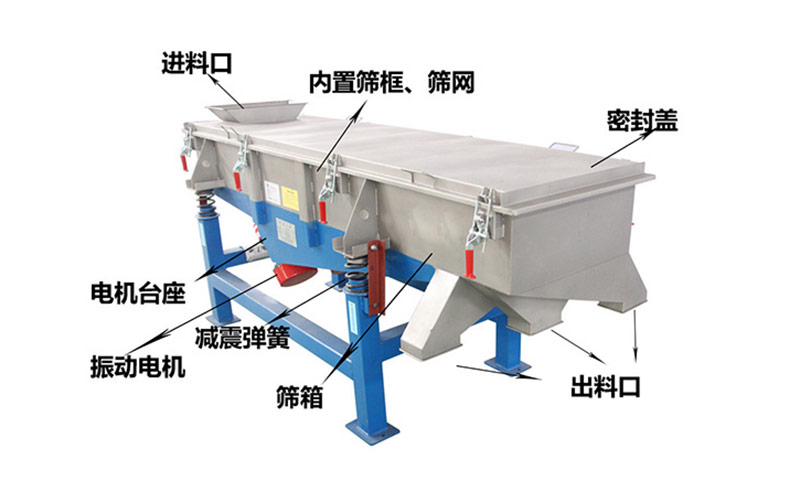

单层直线筛结构与直线筛结构一样，主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。既可以配合盖子防止灰尘的进入，也可以防止粉粒状物料溢散。

筛框：由松木或变形量较小的木材制成，主要是起到支撑筛网的作用。

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网，具体的材质要结合物料的特性来进行选择。

振动电机：是振动筛的动力来源。

电机台座：固定振动电机。

减振弹簧：隔振减噪。

支架：由四个支柱和两个槽钢组成，对筛体部分进行支撑，保证筛体的稳固。

单层直线振动筛工作原理

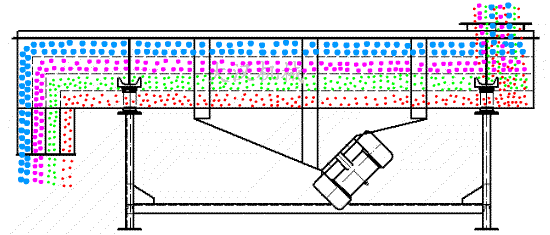

单层直线筛采用双振动电机驱动，当两台电机作同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，在激振力和物料自重力的共同作用下，使物料在筛面上被抛起向前作直线运动，从而达到筛分的目的。

技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

大汉公司采用厂家直销型的商业运营模式，设备销售流通环节少，厂家的生产成本少，所以价格相对会更加的优惠合理，如若了解单层直线振动筛价格、型号等相关详细信息，可随时咨询我们。
